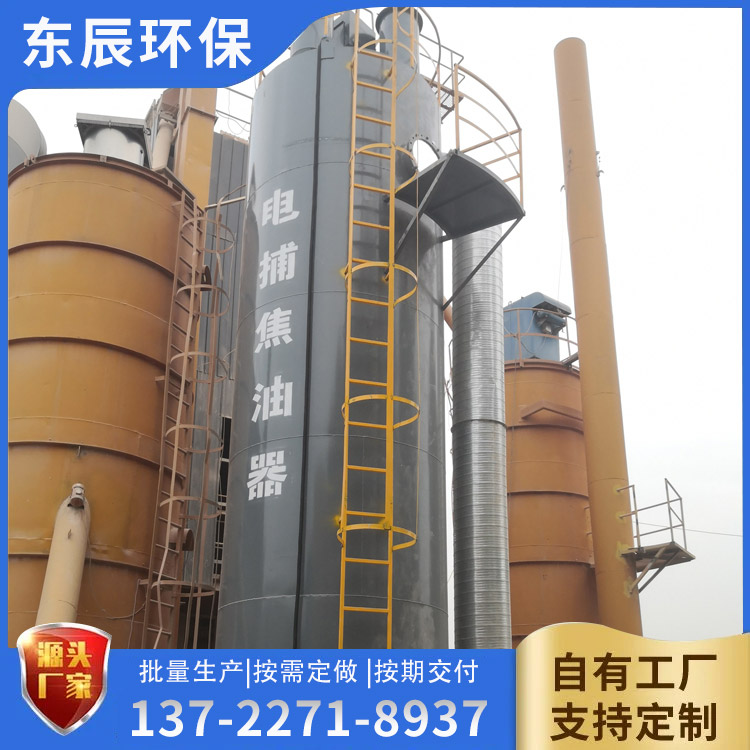

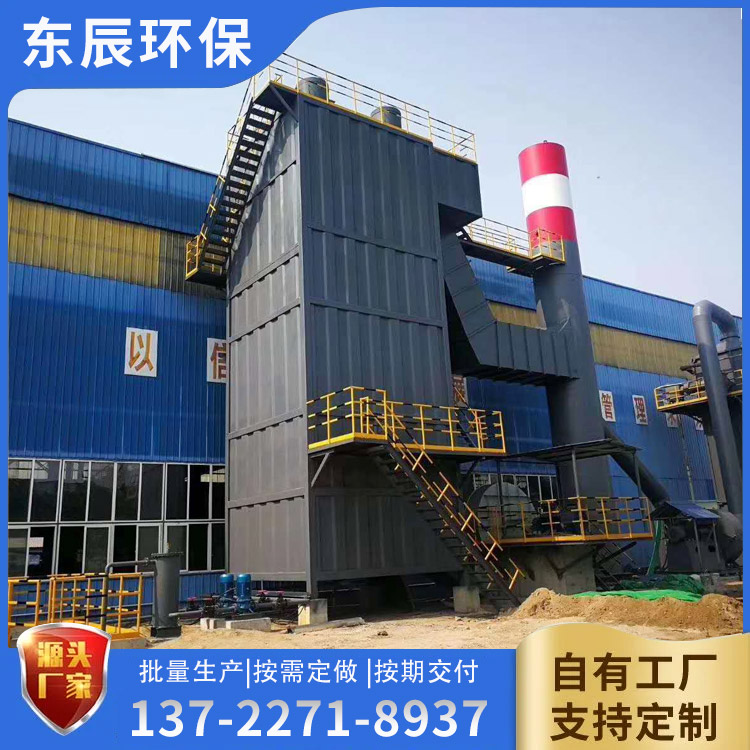

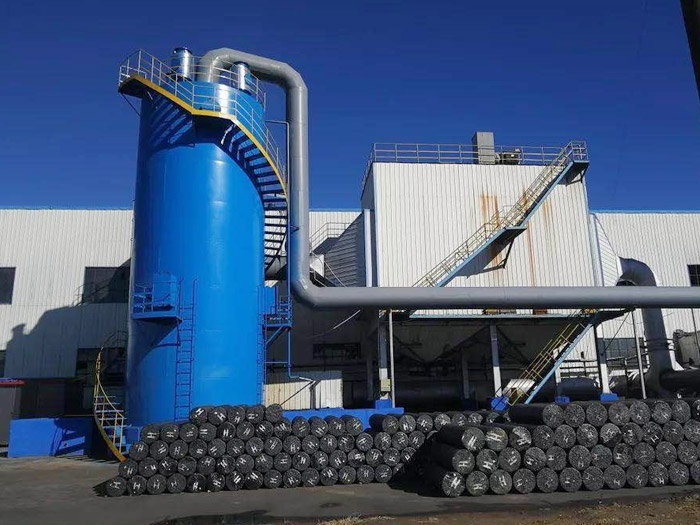

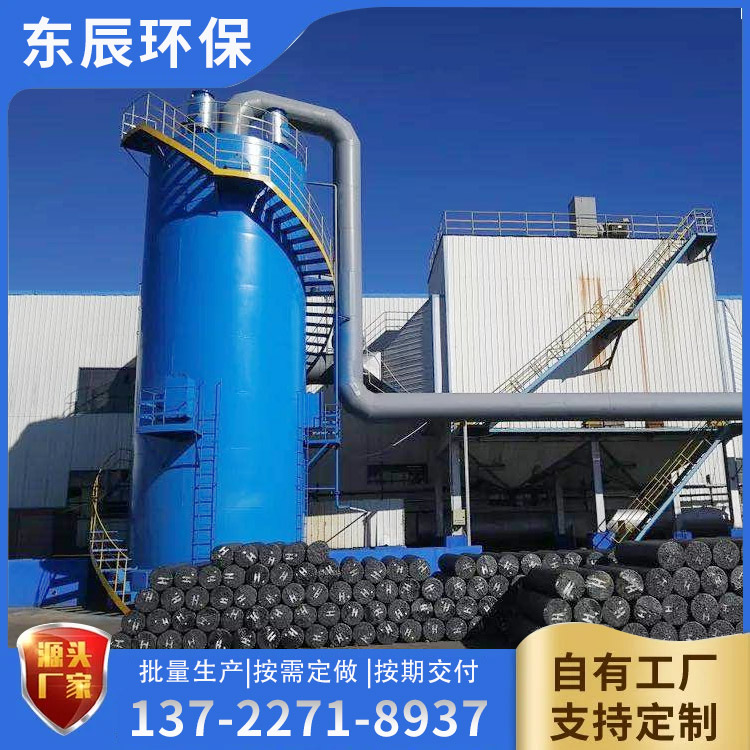

碳素廠電捕焦油器采用結構形式有同心圓式、管式和蜂窩式等三種。無論哪種結構，其工作原理，即在金屬導線與金屬管壁（或極板）間施加高壓直流電，以維持足以使氣體產生電離的電場，使陰陽極之間形成電暈區。
一、結構分析：三種結構的電捕焦油器均有殼體、沉淀極、電暈極、上下吊架、氣體再分布板、蒸汽吹洗管（屬于選裝配置）、絕緣箱和饋電箱等部件組成，其主要區別是沉淀極的形式、電暈極的排布方式、絕緣箱和饋電箱。
二、使用范圍
碳素廠電捕焦油器主要用于冶金、化工、焦化、碳素、油頁巖、蘭炭、城市煤氣、建材、陶瓷等行業的氣體凈化,用以回收煤氣、焦油氣中的焦油,同時去除其中的粉塵、水霧等雜質,達到物料回收和氣體凈化雙重效果,對確保工藝流程中后工段設備的正常穩定運行起著至關重要的作用。
三、結構組成
碳素廠電捕焦油器由高壓電流和電捕焦油器本體兩大部分組成,前者選用各種形式的靜電沉積用高壓直流電源,后者結構上主要選用F蜂窩式、WESP濕式。幾種結構的本體均主要由筒體和放電極（電暈極）以及吸捕極（沉淀極）組成。
四、工作原理
高壓直流電源產生的負高壓，接入電暈極（陰極），它與沉淀極（陽極）之間產生電場，電場強度超額定限制后在陰陽極間即產生電暈放電。此時流經電場區的氣體發生電離，產生大量的離子和電子。周圍可聽見強烈的電磁風聲，光線暗時可見紫蘭色電暈。通過電場的媒氣中的焦油、粉塵、水霧等粒子與離子或電子結合而荷電，在電場力的作用下向兩極運動。由于電子質量小，運動速度快，空間分布廣，所以主要是荷負電的粒子向沉淀極運動。到達沉淀極板中和后，依靠殘存的靜電引力和分子間凝聚力首先吸附于沉淀極，而后靠自身重力沿極板下落，通過焦油出口排出。
五、
碳素廠電捕焦油器的特點
1、除塵效率高：可以有效去除煙氣中的焦油顆粒，減少環境污染和員工健康風險。
2、維護簡單：不需要常規更換耗材，只需要進行定期清洗保養即可，大大降低了維護成本。
3、適應性強：應用于鋼鐵、冶金、化工等行業，具有很好的適應性。
4、應用范圍廣：在碳素生產中，
電捕焦油器可以適用于各種類型的焦?fàn)t，無論是高爐還是燃氣發電廠都可以使用。
