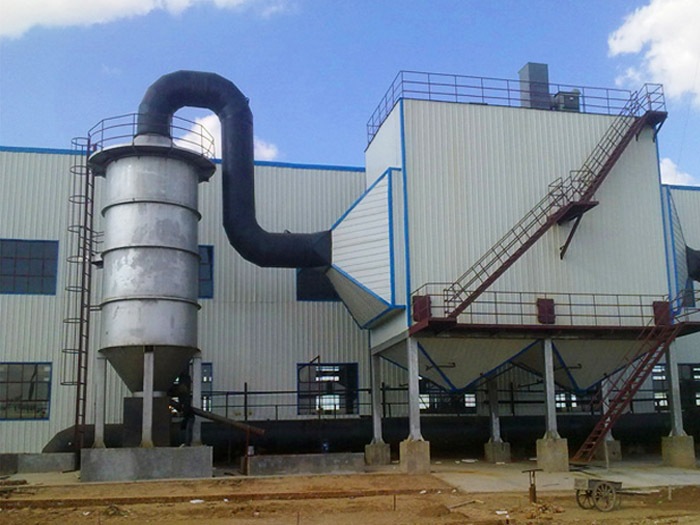

三種結構的電捕焦油除塵器由殼體、除塵器、電暈電極、上下吊架、氣體再分布板、蒸汽吹掃管（可選配置）、絕緣箱和給料箱等組成。主要區別是除塵器的形式、電暈電極的布置、絕緣箱和饋電箱。
電捕焦油式靜電除塵器使用范圍：

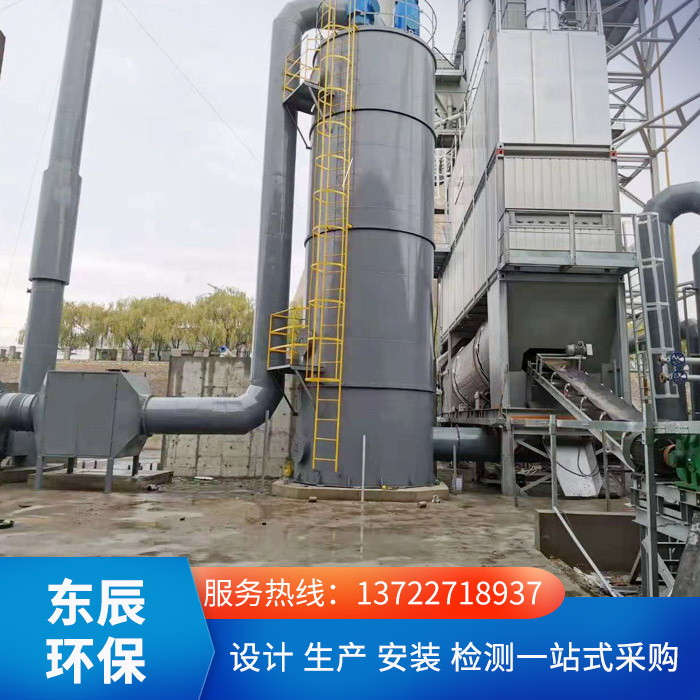

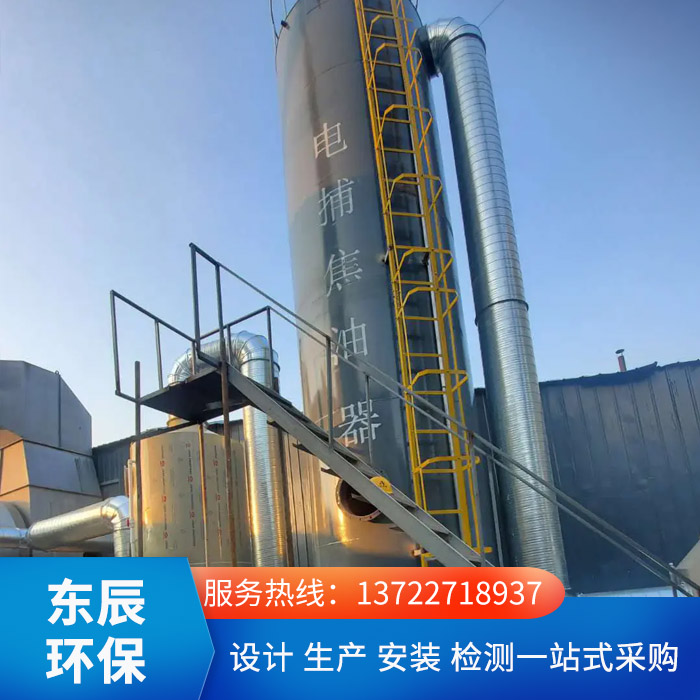

電捕焦油除塵器主要用于冶金、化工、焦化、炭素、油頁巖、藍碳、城市燃氣、建材、陶瓷等行業的氣體凈化。用于回收煤氣和焦油氣中的焦油，同時去除粉塵、水霧等雜質，從而達到物料回收和氣體凈化的雙重效果，對工藝過程中后段設備的正常穩定運行起著至關重要的作用。

電捕焦油除塵器結構組成：
電捕焦油除塵器由高壓電流和電捕焦油除塵器本體兩部分組成。前者采用多種形式的高壓DC電源進行靜電沉積，后者結構上主要采用F蜂窩型和WESP濕式。幾種結構的主體主要由圓柱體、放電電極（電暈電極）和吸捕電極（沉淀電極）組成。

電捕焦油式靜電除塵器工作原理。
由DC電源產生的負高壓連接到電暈電極（陰極），并且在電暈電極（陰極）和沉淀電極（陽極）之間產生電場。電場強度超確定限度后，在陰極和陽極之間產生電暈放電。此時，流過電場的氣體被電離，產生大量的離子和電子。周圍可以聽到強烈的電磁風，光線較暗時可以看到紫藍色的光。穿過電場的介質氣體中的焦油、粉塵、水霧等顆粒與離子或電子結合帶電，在電場力的作用下向兩極運動。由于電子質量小、運動快、空間分布廣，主要是帶負電的粒子向沉淀電極運動。到達沉淀板的中和后，首先被殘留的靜電引力和分子間的內聚力吸附在沉淀電極上，然后靠自身重力沿板下落，通過焦油出口排出。
（1）凈化效果好，L—C電源能使電場充分電暈，而不容易轉化為貫穿性的火花擊穿。
（2）即使產生擊穿通道，由于電源輸出電流不能增加，電場恢復訊速。
（3）有良好電壓自動跟蹤性能。
（4）能有效的克服電暈電流“封閉”現象。
（5）運行 性高，故障率低，因控制部分主要元件是電抗器、電容器、接觸器，沒有復雜的電子電路，壽命長， 。
（6）線路結構簡單，調試維修方便。
（7）可以多臺并聯使用。
（8）具有過壓保護電路，能自動報警和跳閘。
