一．什么是“糊袋”:

    “糊袋”是除塵布袋使用中的一種現(xiàn)象、一個問題,是導(dǎo)致除塵布袋失去功效的原因之一.行業(yè)內(nèi)并沒有統(tǒng)一的定義. 筆者認(rèn)為:“糊袋”是在除塵布袋長期的運行或停運過程中, 在含濕度高或有油性物質(zhì)與濾料發(fā)生接觸的工況中,灰塵在除塵布袋過濾面或濾料內(nèi)部凝聚、黏附或結(jié)殼且無法被在線清灰系統(tǒng)有效_，造成運行阻力大幅升高的現(xiàn)象.

    布袋糊袋后,灰塵致密地覆蓋在濾袋表面,使得濾料的有效過濾面積大幅減小,濾材的透氣量急劇下降,運行阻力變得很高,使得引風(fēng)機的負(fù)荷增加造成能耗上升,嚴(yán)重的甚至?xí)挂L(fēng)機不堪重負(fù)而無法運轉(zhuǎn).同時, 除塵布袋的壓降居高不下使得在線清灰系統(tǒng)頻繁清灰, 不但需要消耗大量的壓縮空氣,而且會造成濾料的機械強度的嚴(yán)重?fù)p失,使用壽命大大縮短. 所以,如果除塵布袋常期在糊袋狀態(tài)下運行, 業(yè)主將不得不為系統(tǒng)的運行付出_昂的運行成本. 如果糊袋問題得不到及時有效的解決, 業(yè)主將不得不整批更換布袋.

二．糊袋形成的原因:

    在實際工況中,可能引起糊袋的因素比較復(fù)雜, 對于具體的案例,我們_從工況煙氣、除塵器、濾材、運行控制及其他相關(guān)的因素入手來進(jìn)行分析,才能了解其糊袋的真正誘導(dǎo)因素,以便問題的避免與解決.

1、結(jié)露性糊袋:

    一般情況下, 布袋除塵器的運行溫度要求_高于酸露點溫度25K 以上, 對于布袋來講運行比較安全. 這主要_是為了避免結(jié)露的發(fā)生. 當(dāng)運行溫度低于露點時_會結(jié)出液態(tài)水. 液態(tài)水與粉塵混合并聚集在濾袋表面_會形成糊袋.

露點的計算公式：

ts=186+20lgψH2O +26lgψSO3   ⑴

式中ts為露點溫度，ψH2O 與ψSO3分別為H2O 和SO3的體積分?jǐn)?shù)。

    可以看出，煙氣中的水份與三氧化硫的含量越高，露點溫度越高。也_意味著除塵器連續(xù)運行溫度_越高.而由于受到除塵布袋濾料材質(zhì)物理性能和運行經(jīng)濟(jì)性的限制,除塵器連續(xù)運行溫度_控制在某一合適的范圍內(nèi). 如果這兩者無法協(xié)調(diào),結(jié)露將不可避免.所以,水含量、SO3含量及運行溫度是決定是否結(jié)露的三個主要因素。

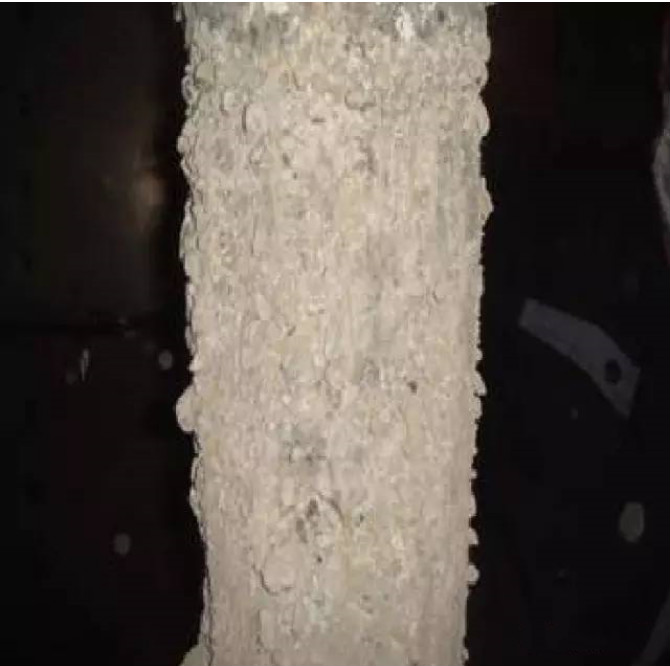

右圖為某工業(yè)垃圾焚燒除塵器中濾袋酸結(jié)露造成糊袋的照片. 該除塵器運行溫度穩(wěn)定在150℃左右,但

    由于其主要焚燒處理的物質(zhì)是成份復(fù)雜的固體、液體和氣體等化工企業(yè)的廢棄物,所以煙氣中的水和硫化物含量變化很大(水含量甚至_過25%),露點溫度上下波動幅度非常大。結(jié)露無可避免，糊袋_其嚴(yán)重。同時,由于酸性物質(zhì)的滲透和長時間的運行,灰塵在濾袋表面逐漸結(jié)殼,致使濾袋透氣量喪失.

    其次，脈沖清灰的壓縮空氣也是引起結(jié)露的可能原因之一。壓縮空氣溫度一般遠(yuǎn)遠(yuǎn)低于除塵器運行溫度，在脈沖瞬間，低溫壓縮空氣會使濾袋上部的溫度迅速降低，當(dāng)?shù)陀诼饵c溫度時，_會導(dǎo)致該部位的濾袋外表面出現(xiàn)結(jié)露。而隨著壓縮空氣的下行，其對袋內(nèi)空氣溫度的影響越來越小。所以，一般除塵袋口以下一米范圍內(nèi)的糊袋現(xiàn)象較為嚴(yán)重。

    再次，除塵器的漏風(fēng)率也是造成結(jié)露的可能因素。一般除塵器的漏風(fēng)率在1—2%左右。但隨著運行時間的延長，漏風(fēng)率會有所升高。如果是在冬季嚴(yán)寒的北方，問題_變得較大了。漏風(fēng)率越高，對除塵器內(nèi)的局部溫度的影響越大，該泄露部位的濾袋因結(jié)露而糊袋的風(fēng)險越來越高。

    此外，雖然除塵器壁都設(shè)有保溫層，但由于四壁是與外界接觸的__，溫度肯定較之其他部位低，實際服務(wù)中我們發(fā)現(xiàn)通?？拷谋诘耐馊Τ龎m布袋的糊袋程度較其他部位高得多。

2、粘結(jié)性糊袋

    主要是指由于粉塵黏附性比較大，雖然沒有發(fā)生結(jié)露現(xiàn)象，但粉塵仍然黏附在纖維表面，在線清灰系統(tǒng)無法將其_下來。粘結(jié)性糊袋的原因可能來自于以下一些情況。

A  粉塵本身的粘性比較大，當(dāng)其與濾料纖維接觸時，分子間作用力比較強。比如油性顆粒、脫硝生成的硫酸銨、脫硫使用的硝石灰等。

B  有些粉塵雖然沒有粘性，但其很容易潮解，當(dāng)其被截留在纖維表面后，會吸收空氣中的水分并在纖維表面形成溶液。比如說糖粉。

C  有些粉塵黏附性可能并不強，但是其可以吸收煙氣中的水分并進(jìn)行重結(jié)晶的化學(xué)過程，生成新的水硬性的物質(zhì)或結(jié)晶物，形成的“結(jié)殼”覆蓋在濾料表面。比如：水泥熟料、脫硫的生成物—硫酸鈣。

D  即使粉塵本身并沒有粘性，但如果粉塵顆粒較細(xì)，并且粉塵的含水量比較大，粉塵很容易均勻吸附在濾料表面，形成一層“浮灰”，附著力并不很強，但很難_。運行時間越長，“浮灰”越厚。一般燃煤電廠可能發(fā)生此種情況，特別是對于長度_過6米的濾袋比較容易發(fā)生。某一北方電廠_曾經(jīng)由于該原因使得除塵器的運行阻力從1500左右在短時間內(nèi)上升到2200Pa，造成整條線停運的嚴(yán)重情況。

3、結(jié)構(gòu)性糊袋：

    我們將所有因為除塵器設(shè)計及相關(guān)部件結(jié)構(gòu)引起的糊袋和操作不當(dāng)造成的糊袋統(tǒng)統(tǒng)歸類為結(jié)構(gòu)性糊袋。

a、濾料結(jié)構(gòu)與處理：

    有些濾料由于針刺密度不夠，過濾面纖維比較疏松，即使表面經(jīng)過燒毛處理，但細(xì)小的粉塵仍很容易進(jìn)入濾料內(nèi)部并駐留其中。粉塵在內(nèi)部堆積到_的程度，再加上煙氣中水蒸汽的影響，逐漸形成由內(nèi)而外的堵塞。北方某電廠布袋使用不到一年，_因為此問題不得不考慮整批更換布袋。

    此外，有些濾料沒有或無法進(jìn)行燒毛或壓光處理，濾材表面保留著纖維末端，這實際上為結(jié)露提供了“凝結(jié)核”，使得結(jié)露現(xiàn)象首先從纖維末端開始。粉塵也會在此位置首先形成粉塵團(tuán)，當(dāng)粉塵團(tuán)逐漸變大使得相互之間架橋。大面積的糊袋_逐步形成了。在使用純PTFE濾料的垃圾焚燒電廠，如果表面沒有其他_處理，經(jīng)常可以發(fā)現(xiàn)纖維末端頑固的粉塵結(jié)殼。

    另外，對于濕度較大或有酸結(jié)露危險的工況，未對濾料進(jìn)行疏水性處理。糊袋是比較常見的。

b、濾袋配合度：

    我們知道，脈沖清灰實際上是利用脈沖氣流與二次氣流對濾袋的沖擊，使濾袋由上向下在緯向出現(xiàn)形變，形變的慣性和濾袋與籠骨的碰撞在表面粉塵層造成“雪崩效應(yīng)”，從而_表面灰塵。清灰效果很大程度上取決于形變慣性的大小和濾袋與籠骨碰撞的強度。實際應(yīng)用中，由于濾袋緯向尺寸過小或使用中濾料熱收縮程度太大等原因，經(jīng)過一段時間使用，濾袋“捆綁”在籠骨上無法分離。此時，脈沖清灰造成的濾袋形變很小，濾袋與籠骨碰撞烈度有限，表面粉塵無法有效_。粉塵在濾袋表面長期積累與板結(jié)_可能造成糊袋。
